Ovaj generator funkcija započeo sam još davno - kao maturalni rad u srednjoj školi. Sad nakon nabave osciloskopa odlučio sam ga završit do kraja, što znači podesit sve simetrije i izjednačit amplitude valnih oblika. Izgled prednje ploče je potpuno nov, tu su novi gumbi sa ebay-a i sve skale nacrtane prema mjerenjima osciloskopom.
Isto tako tiskane pločice date su odvojeno za napajanje i za sami generator funkcija:
Sa pilastim i pravokutnim signalom ista je stvar - prilično su pravilnog oblika:
Na maksimalnoj frekvenciji (94 kHz) javlja se izobličenje pravokutnog oblika, valjda zbog prebrze promjene odnosno nedovoljno vremena da se postigne oštar brid, također vidi se nagib vertikalnih linija:

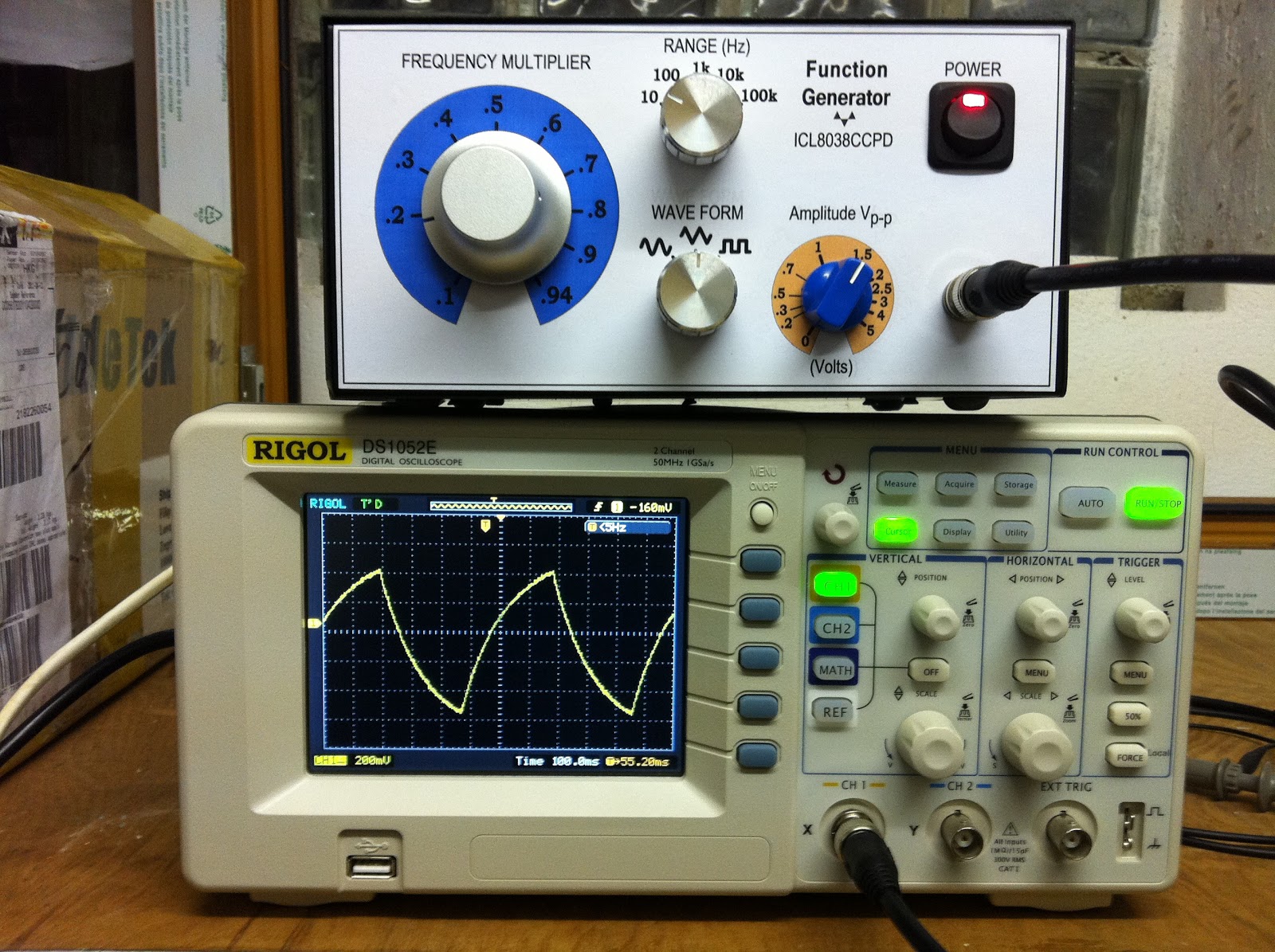

Kad se ide prema najnižim frekvencijama vidljivo je izobličenje pile, više nisu ulazne i silazne linije već lukovi. Što je frekvencija niža lukovi su naglašeniji:
Za sve koje zanima shema ovog generatora uspio sam ju pribavit uz pomoć susretljive ekipe s elektronika.ba foruma. Ovom prilikom im još 1x zahvaljujem. Sheme potječu iz časopisa "SAM" iz 1990. godine i podjeljene su na shemu samog generatora i shemu simetričnog napajanja:
Isto tako tiskane pločice date su odvojeno za napajanje i za sami generator funkcija:
A sad malo mjerenja uz pomoć popularnog Rigolovog DS1052E osciloskopa.
Na 6 kHz sinusni valni oblik je prilično pravilan, a izmjerena vrijednost frekv i amplitude poklapa se sa skalom:
Sa pilastim i pravokutnim signalom ista je stvar - prilično su pravilnog oblika:
Na maksimalnoj frekvenciji (94 kHz) javlja se izobličenje pravokutnog oblika, valjda zbog prebrze promjene odnosno nedovoljno vremena da se postigne oštar brid, također vidi se nagib vertikalnih linija:
Kad se ide prema najnižim frekvencijama vidljivo je izobličenje pile, više nisu ulazne i silazne linije već lukovi. Što je frekvencija niža lukovi su naglašeniji:
Gornja slika je 5 a donja 2 Hz:
I na sinusu se vide nepravilnosti, gornji vrh je previše zaobljen, izgubljena je ona pravilna sinusna forma kakvu ima na 6 kHz:

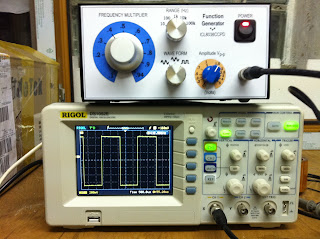

Kod pravokutnog je izobličenje najizraženije, horizontalne linije postaju kose, i to prilično. Kako frekvencija raste izobličenje polako nestaje:
I na 400 Hz ga praktički više nema. Na you-tube filmu još se bolje i detaljnije vide ova izobličenja, zato - pogledajte:
I za kraj jedan pogled na desnu stranu uređaja:
Glad yoz like it!
ReplyDeleteEverything I have about this project is here on my blog.
Regards
filip
I think(I know) you would have(GET) a much better risetime on the squarwave by using af currentgenerator at 2 - 5 milli.amp. via a transistor, resistor and a diode from the V+ side.
ReplyDeleteThe same apply to the exar 2206.
With this the rise and fall time will mach each other around 40 - 50 nsec.which is a condsiderable improvement.
hi, could you please send an email to me at nicholaswong1015@gmail.com?
ReplyDeleteI urgently need your help in constructing function generator for my school project.
I've constructed the circuit on protues but couldn't simulate the circuit
Thank you very much! :)
Dear friend!
ReplyDeleteEverything I have & know about this generator is written here. It's been 18 years since I built it, so I don't remember very much ;)
Use Google translate, all I know is that it works well and schematics is correct..
Regards
Filip
Very nice generator!
ReplyDeleteDon't know if you are still checking out the page these days, but wanted to say thank you for posting this build. It has inspired me to build a generator myself for my engineering diploma project and this helped a lot understanding more how the IC works. My build has its own twists like some Arduino embedded part and relays for switching the frequency/output activated by a rotary encoder. The grade that I got was more than enough to be eligible for a masters degree. Once again, thank you for the inspiration.
ReplyDeleteI'm truly glad to hear that. I wish you all the best in your future education!
